Blocchi tracciati
Sbozzato con tagli
Tracciature linee ordinate
Parti-ordinate e
bozzafinale
Bozza scafo

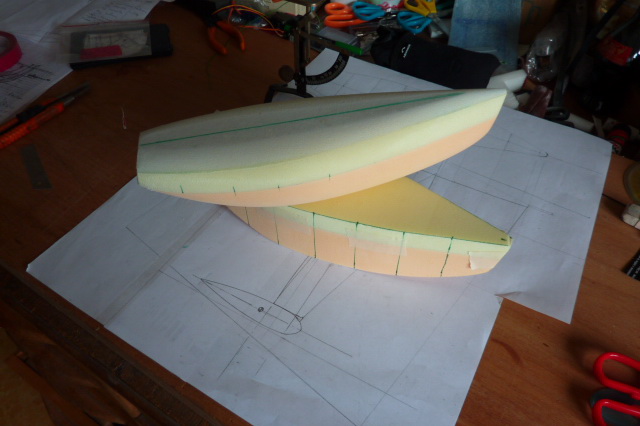

Foma finita e sbozzata
Sgossatura con cutter
Controlli forma
preliminari1
Controlli forma
prelimiare2
Forma sgrossata con cutter
Prima finitura con carta
da 100 e controllo forma
Incisioni fatte
con dima controllo forma su punti da ritoccare
Dettaglio incisioni in
fase di eliminazione con grana 400
Finitura con 400 e controllo forma su ordinate
Forma finita e lisciata con grana 400
Preparazione scafo con pesi di simulazione e zavorra
In acqua sul
galleggiamento di progetto
Dettaglio poppa su gall progetto
Dettaglio prua su gall
progetto
Laminazione derive e
timon
Laminazione derive e timoni macchinetta vuoto e sacco
Laminazione derive e
timoni macchinetta vuoto e sacco
Laminazione derive e timoni vuotometro
Peso 2 semitimoni-4g
Peso semitimoni + asse e losca 6g
Derive da montare e una finita
Peso deriva 25g spessore 4 mm
Deriva a zero
Deriva con 280 zavorra -di 3 mm freccia
Rohacell laminato per parti varie 4g al
dm2
Tre derive finite sul box di stazzatuta

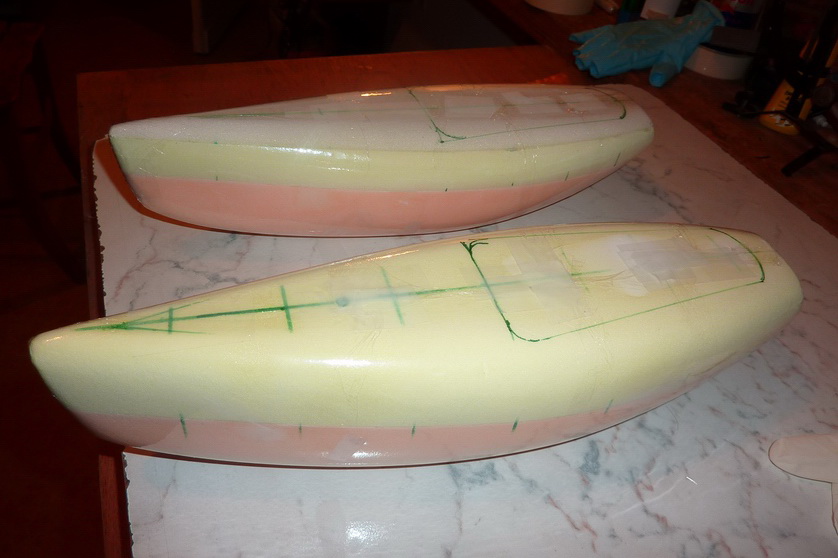

sequenza/l0-footy urca 2 e 3 rivestite in domopac pronte per
Scafo laminato
Scafo laminato vista superiore
Scafo laminato monoscocca vista latero-inferiore
Urca Footy 1 e 2 scafo alla pesata
Pesatura piobo mezzo bulbo

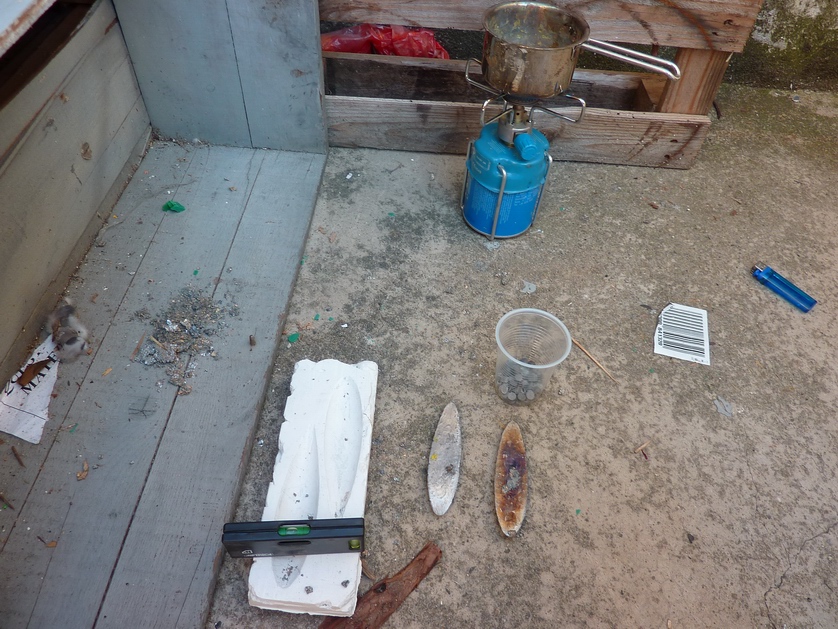

Stampo bulbo in bolla e prime fusioni
Colatura bulbo
Allineamenti deriva e timone
Misura di rif per posizionamento asse
timone
Interno scafo con basetta serto timone
ultra light
Allineamento scafo su galleggiamento
dinamico a poppa
Allineamento scafo su galleggiamento
dinamico a prua
Allineamento albero
Scafo completo
Dcafo nel box di stazza
Scafo con rig e vele
URCA-Footy verniciata e finita !
 |
